Vectran johtojen vieminen kattodvd+subbari+vahvari ->mankka

[Baba]

Eli yllä oleva homma olisi kyseessä:

Katto dvd-soitin olisi tuossa. http://img651.imageshack.us/img651/8153/dvdsoitin.jpg miten toi kiinnitetään kattoon? ja siittä mitä kautta johdotus? varmaan kattoverhoilua irti? ja virtajohto kyseiseen?

Sitten mitä kautta olisi helpoin tuoda virtakaapeli subbari/vahvistimelle moottoritilasta? kyseessä olisi tommonen isoletku mihinkäs porukka on laittanut maadotuksen takakontissa? itsellä on farmari-malli

lainaustoisesta ketjusta:

*Johdon vienti kabiiniin (lähistöllä pitäisi olla vapaa läpivienti, kuskinpuolen reunassa, tulpattu kumilla, itse tein tähän kumitulppaan reiän, ja johto siitä läpi, ja hieman sikamassaa vielä tiivistämään) *Piuha siististi kuskinpuolen kynnyslistan alta konttiin. RCA TOISEN PUOLEN LISTAN ALLE.
-Muovihässäkkä ja tiiviste, mutterit, pyyhkimet takaisin.

Ja sitten itsellä on uusi soitin kanssa. Mitä kautta soittimelle olisi "paras" tuoda yllä sanottujen laiteiden johdot että saa hyvin liitettyä? repsikan puolelta? hanskalokeroa irti? subbarin johdot on helppo tuoda kylkilistoja pitkin.

[Rizla^^]

mikä vectra? A, B vai C ? jos C niin virtakaapeli meni itellä nätisti kuskinpuolelta sinne tuulilasikaukaloon. sieltä kuljetin apukuskin puolelle ja sisätilapistokkeen johdon kanssa samasta läpiviennistä hanskalokeron taakse. Suojasin kaapelin taipuisalla putkella tuolla tuulilasikaukalossa. Vaati hanskalokeron irroituksen.

RCA':t (3 paria) toin kuskinpuolelta kynnyslistojen alla ja vein kojelaudan sisällä soittimen luokse odottamaan...

[Baba]

Kyseessä on Vectra b2 diesel farkku

[gish]

Kattoverhoilun joudut väkisinkin irroittamaan, jotta saat kiinnitettyä...

Muutama eri vaihtoehtohan sen kiinnitykseen on ja omaa kekseliäisyyttä käyttäen...

Esim:

-Katon poikittaistukien väliin jotkut metalliset kiskot ja sit tuo kuvassa näkyvä messinkinen on käsittääkseni kiinnityslevy? Eli se niihin kiskoihin pultata kunnolla kiinni,
ja verhoilu takas, sit näyttö vaan verhoilun läpi pultata siihen kiinnityslevyyn.

-Tai sitten se aluslevy kiinni kunnolla kattoon liimaamalla esim. sikaflex niin kyllä silläkin kestää, kun antaa kuivua, ja kuivumisen ajaksi teippaa kiinni.

Itse suosittelen tota poikittaistukia hyödyntäen kaverilla oli silleen näyttö ja hyvin pysy.

No virtapiuha eka sinne tuulilasin alapuolella olevaan kaukaloon läpiviedä siitä pyyhkijän moottorin johtosarjan kumista, ja sit siel oikees reunas pitäs olla vapaa läpivienti reikä, jos ei siitä mahu letku ni isontaa reikää ja suojaa sitten kunnolla. Ja kuskin puolen kynnyslistojen alta taakke. Maadoitus esim. takapenkin kiinnityspultin alta. RCA:at apparin puolelta.

Näytöltä piuhat saat sit kuljetettua A-pilarin alta... Eli kattoverhoilu, a-pilari, ja hanskalokerokin irti, niin saat piuhat vedeltyä...

[Baba]

Kattoverhoilun joudut väkisinkin irroittamaan, jotta saat kiinnitettyä...

Muutama eri vaihtoehtohan sen kiinnitykseen on ja omaa kekseliäisyyttä käyttäen...

Esim:

-Katon poikittaistukien väliin jotkut metalliset kiskot ja sit tuo kuvassa näkyvä messinkinen on käsittääkseni kiinnityslevy? Eli se niihin kiskoihin pultata kunnolla kiinni,
ja verhoilu takas, sit näyttö vaan verhoilun läpi pultata siihen kiinnityslevyyn.

Itse varmaan lähden tällä vihjeellä laittaaan . Millä kaverisi oli sitten laittanut pokittaistuen kiinni siihen väliin? kun en ole vielä avannut ja katsonut että mitä siellä verhoilun takana on. Millaista palkkia?

tuo messinkinen on jonkin sortin kiinnityslevy. mutta se on kiinni tossa soittimessa "pysyvästi" eli tehtaaalla laittettu.(pitää tarkistaa vielä)

[gish]

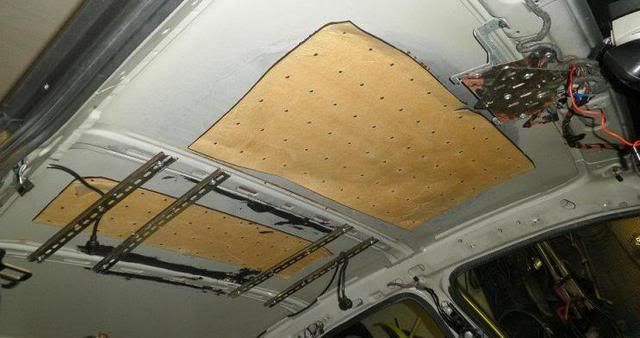

No laitetaan nyt kuva (tuo on kylläkin omegasta, mutta samanlaiset katon tuet siellä vectrassakin menee)
Ja ne tuet kannattaa tosiaankin myös liimata kiinni kun tehtaanliimat yleensä irtoilleet ja rämisee...

Mielestäni tossa kaverilla on kuvassa etunäytöllä just samanlainen toi kiinnityslevy, kun sulla ja ainakin irrotettava sillä oli.

Ja sitten taakse oli sillä 2näyttöö kans, niin siellä nuo kiskoviritelmät.

[Baba]

kuva kertoo hyvin. kiitos siittä. Omassa se messinkine rauta lähti irti kun vaan avas soittimen "kannen" ja sieltä pääsi irrottaan.

itsellä on tossa katossa toi "aurinkolasikotelo" vai millä nimellä se nyt onkaan. jos siittä taaksepäin laittaisi sen sitten. eli keskelle kattoa. onko tossa kuvassa joku erikseen tehty teline tolle raudalle?

onko toi jotain äänen vaimennus levy katossa oleva? sitten itsellä kävi mielessä että kun noi alkuperäseiset pultit on aika pitkiä niin pitää vissiin vähän lyhentää että ei kattoon tuu reikiä kun kierrittää soittimeen kattoon kai sitä täytyy rautakauppaan lähteä. muitakin kysymyksiä oli mut ei muistu mieleen

[gish]

kuva kertoo hyvin. kiitos siittä. Omassa se messinkine rauta lähti irti kun vaan avas soittimen "kannen" ja sieltä pääsi irrottaan.

itsellä on tossa katossa toi "aurinkolasikotelo" vai millä nimellä se nyt onkaan. jos siittä taaksepäin laittaisi sen sitten. eli keskelle kattoa. onko tossa kuvassa joku erikseen tehty teline tolle raudalle?

onko toi jotain äänen vaimennus levy katossa oleva? sitten itsellä kävi mielessä että kun noi alkuperäseiset pultit on aika pitkiä niin pitää vissiin vähän lyhentää että ei kattoon tuu reikiä kun kierrittää soittimeen kattoon kai sitä täytyy rautakauppaan lähteä. muitakin kysymyksiä oli mut ei muistu mieleen

Joo sillä oli värkkäilty joku kiinnityslevy sille "messinkiselle", mut tärkeintähän se on että pysyy tukevasti, ja että saa sit näytön kiinni, eli pultit kirittyä ilman että osuu kattoon ym.

Jotain vaimennus matskuuhan tuo näyttäs olevan...

[Baba]

raudat katossa kiinni. johtojen vedosta jatkuu.

http://img266.imageshack.us/img266/8166/johdot2v1.jpg mitkähän noi johdot on mitkä myös tulee soittimesta? (ympyröity) kun ei ole laitteen papereita niin ei tiedä mitkä noi on. herätevirta?

[Rizla^^]

Ympyröidyistä johdoista olisko musta maadotus, keltanen muistivirta ja punanen jatkuva. en mene vannomaan joten kokeilu omalla vastuulla..

Soittimesta pitäisi löytyä RCA OUT lähdöt (punanen ja valkonen pari). jos ei lue mitään tekstilappua niin kokeilemalla että missä parissa alkaa kuva näkymään..

[Baba]

http://img521.imageshack.us/img521/8731/katossa.jpg dvd soitin katossa


en oikeen keksinyt että mistä viedä läpi virtapiuha. vähän pimee kuvaus ympäristö kun kävin ottaan pari kuvaa, mutta toivottavasti saa selvää

No virtapiuha eka sinne tuulilasin alapuolella olevaan kaukaloon läpiviedä siitä pyyhkijän moottorin johtosarjan kumista, ja sit siel oikees reunas pitäs olla vapaa läpivienti reikä, jos ei siitä mahu letku ni isontaa reikää ja suojaa sitten kunnolla.

http://img684.imageshack.us/img684/6797/lpivienti.jpg kumpi noista? kuva on alemman kuvan oikeesta reunasta
http://img402.imageshack.us/img402/2337/tila1.jpg
http://img4.imageshack.us/img4/7715/tila2t.jpg

vaihdoin tossa samalla raitisilmasuodattimen.

[gish]

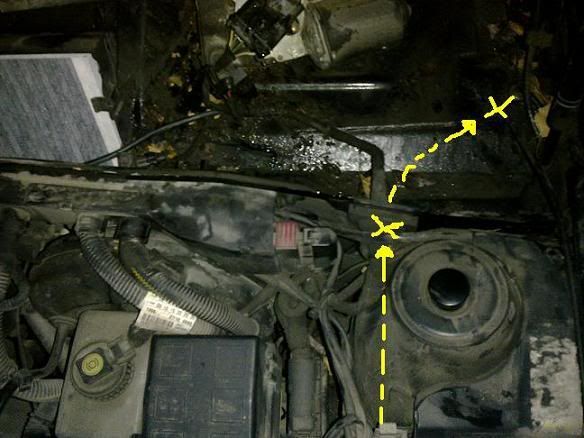

No siis toki vie se sieltä, mistä järkevimmäksi / helpoimmaksi itse katsot, mutta tollainen oli siis se mun toteutus:



(Lainasin sun kuvaa, kun en omasta napsia tajunnut silloin kun vedin...)
-Eli tein viillon pyyhkimen moottorin johtosarjan läpivientikumiin, josta sulloin virtapiuhan tonne kaukaloon ensiksi.
-Sitten tuolla oikean yläreunan X:n paikkeilla mulla oli käyttämätön tulpattu läpivienti, johon vain tulppaan reikä, ja piuha survoa siitä sisätiloihin...
-Sieltäpä se johto sitten kuskin jalkotilaan putkahti.

[Baba]

-Sitten tuolla oikean yläreunan X:n paikkeilla mulla oli käyttämätön tulpattu läpivienti, johon vain tulppaan reikä, ja piuha survoa siitä sisätiloihin...

mutta onko väliä http://img684.imageshack.us/img684/6797/lpivienti.jpg kummasta noista menee sisään? vai meneekö samaan paikkaan? ei ole mulla käyttämätöntä

[gish]

-Sitten tuolla oikean yläreunan X:n paikkeilla mulla oli käyttämätön tulpattu läpivienti, johon vain tulppaan reikä, ja piuha survoa siitä sisätiloihin...

mutta onko väliä http://img684.imageshack.us/img684/6797/lpivienti.jpg kummasta noista menee sisään? vai meneekö samaan paikkaan? ei ole mulla käyttämätöntä

Hitto kun en osaa yhtään hahmottaa, missä kohdin noi siis sijaitsee Samahan se on, mistä vedät, kunhan piuhan kabiiniin saat. On sitä joskus ihan uudenkin reiän piuhalle poraamaan joutunut, kun ei ole valmista ollut... (silloin vaan suihkauttaa perään jotain ruosteenestomaalia ja piuhan suojaa, ettei reuna hankaa puhki)

[Baba]

no kuvan tosta kohtaa missä toi "X" on.. kuvattu renkaalta renkaalle suunnassa eli 90¨asetta käntää niin on keula-> perä suunnassa.

no kai siihen uuden reiän poraa.
